당사의 MCSG (Metal Clad Switchgear)는 24kV 2,000A용량까지 수용 할 수 있으며, 발전소(원자력, 수/화력, 열병합), 산업용 Plant(반도채, 석유화학, 제철) 등 안전을 최우선으로 감안하는 고객에게도 설치 공간의 여유를 확보해 드립니다.

제품특징

  • 기존의 특고압 수배전반 대비 설치면적을 최대 57% 축소
  • 1250A 이하 용량의 반쪽을 20% 축소
  • 고 신뢰성 모선용 절연 Tube 채택
  • 당사의 MCSG는 각 차단기실, 저압실, Cable실이 금속격벽으로 격실을 갖추어 내부 ARC사고 시 폭발이나 주변기기로의 파급을 최대한 제거 하였습니다.
  • Hinge와 Locker의 견고한 내 압력 구조
  • 절연보호벽을 구비한 CT채택
1. 표준정격
정격전압(Rated Voltage) 24kV
정격전류(Rated Current) 630, 1250, 2000A
정격 주파수(Rated Frequency) 50 / 60Hz
정격차단전류(Rated Interrupting Current) 25kA / 3sec
정격 절연등급(Rated Insulation Level) 상용주파내전압(Power Frequency) 50kV / 1min
충격내전압(Impulse) 125kV(1.2 X 50μs)
보호등급 외부(External Part) IP 4X
내부(Internal Part) IP 2X

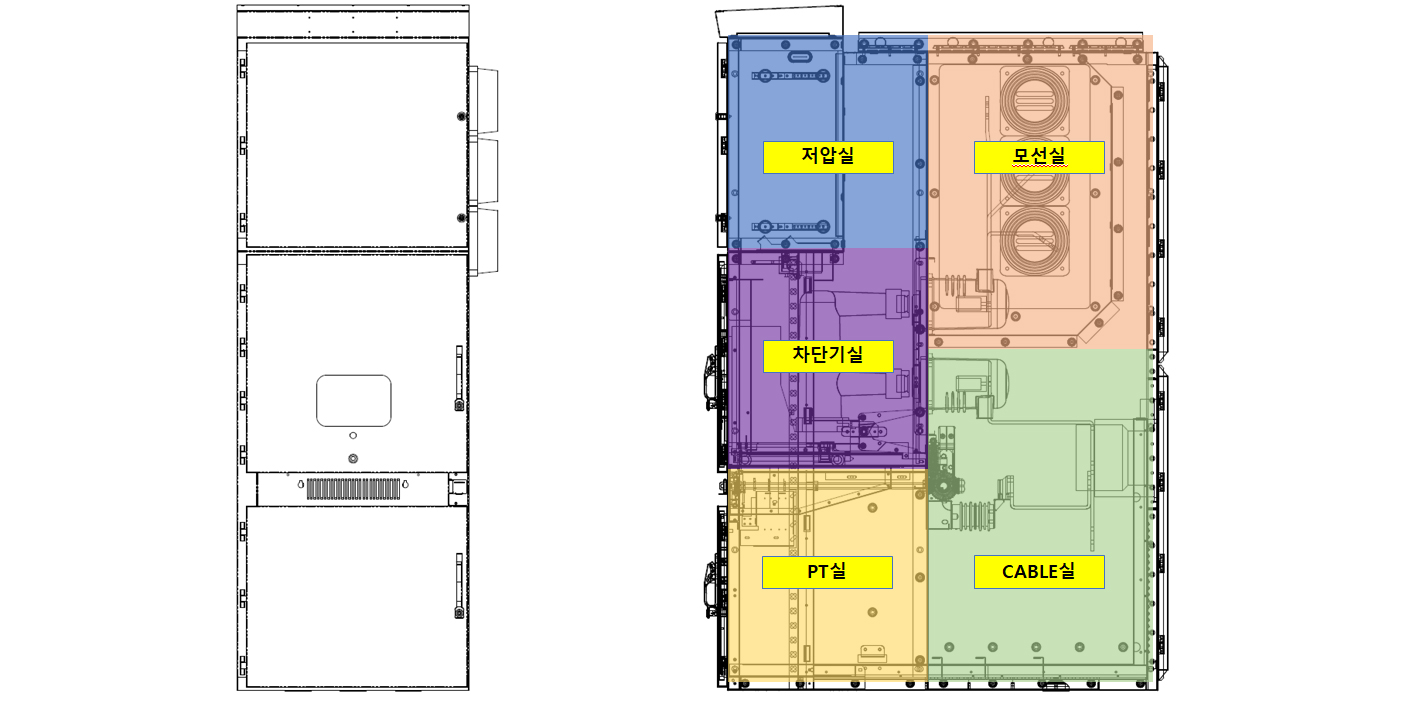

Assembly Drawing

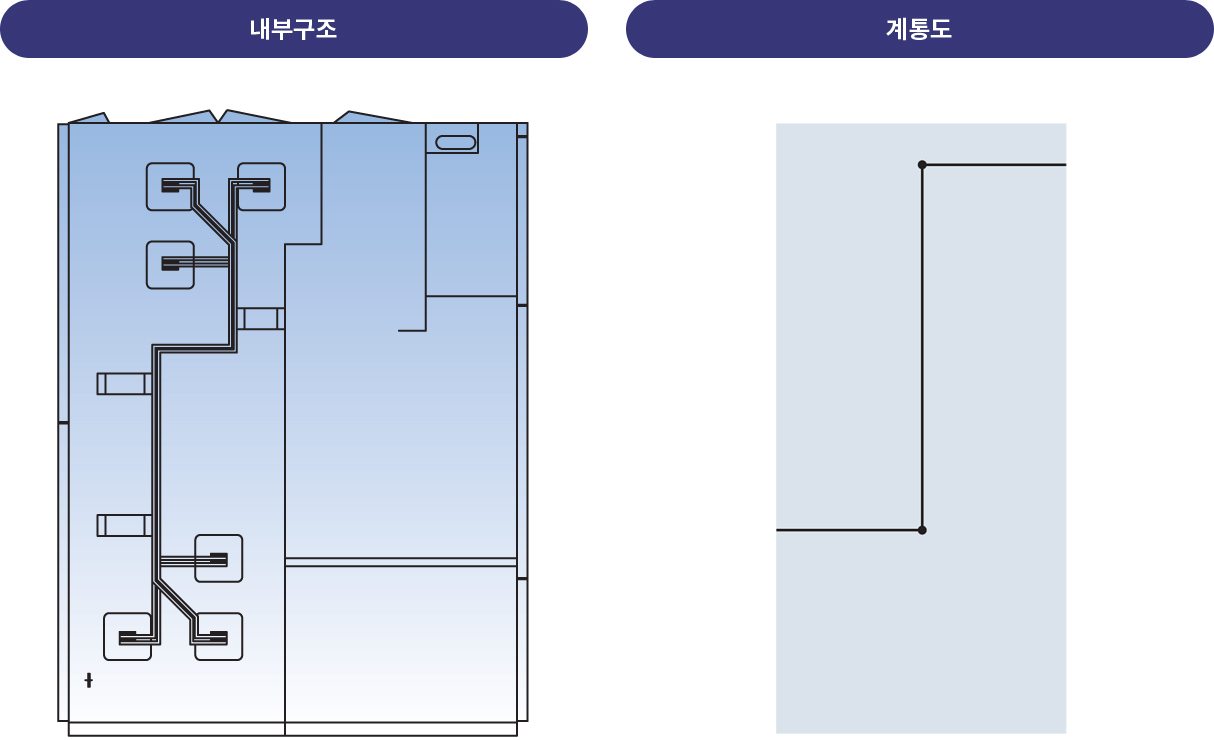

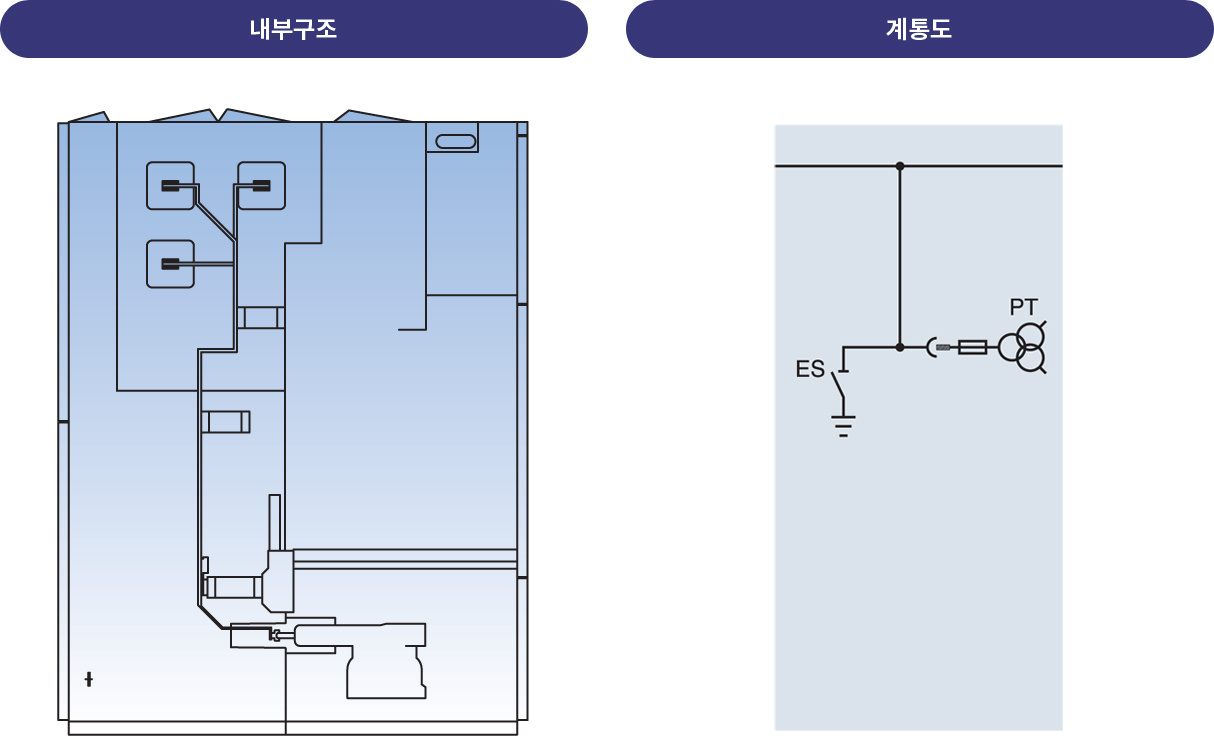

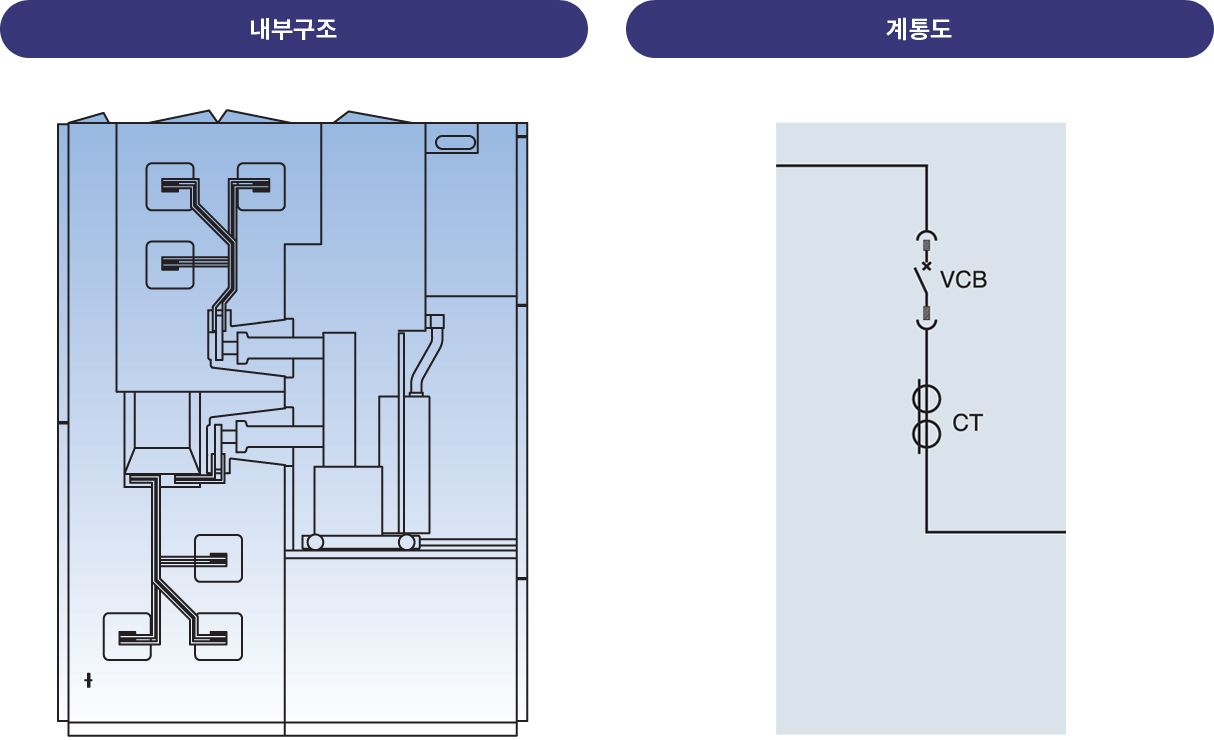

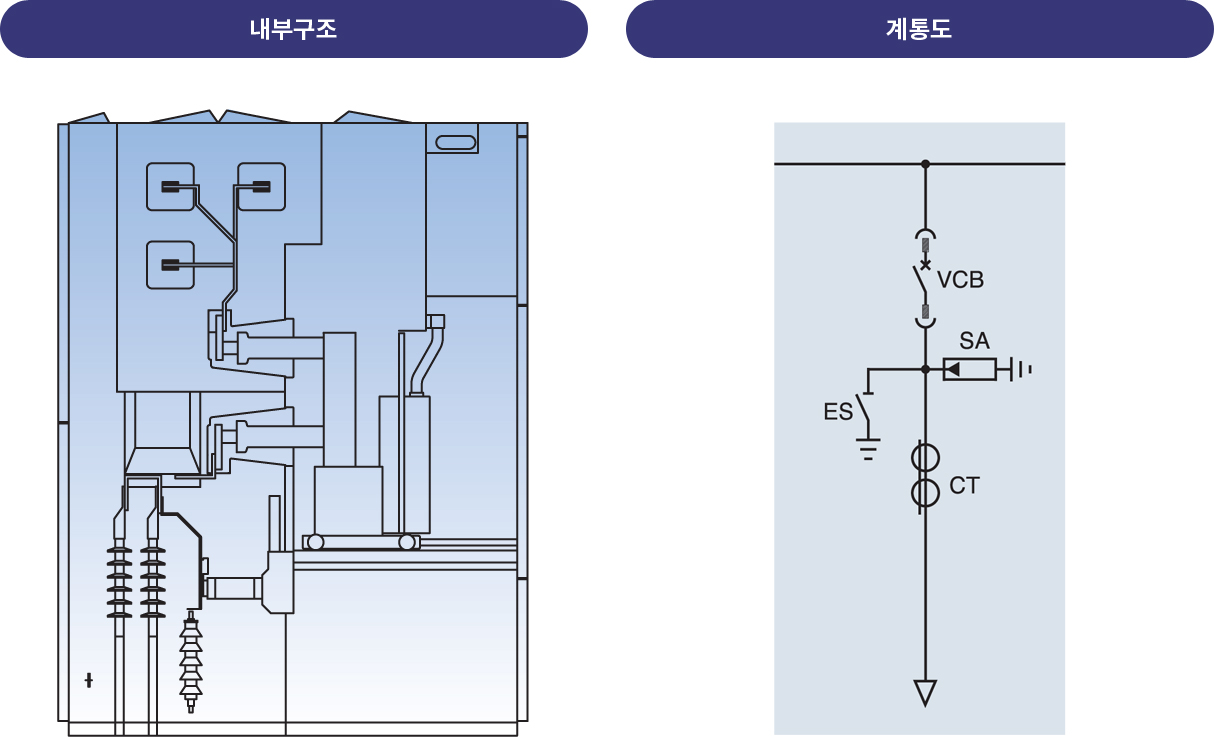

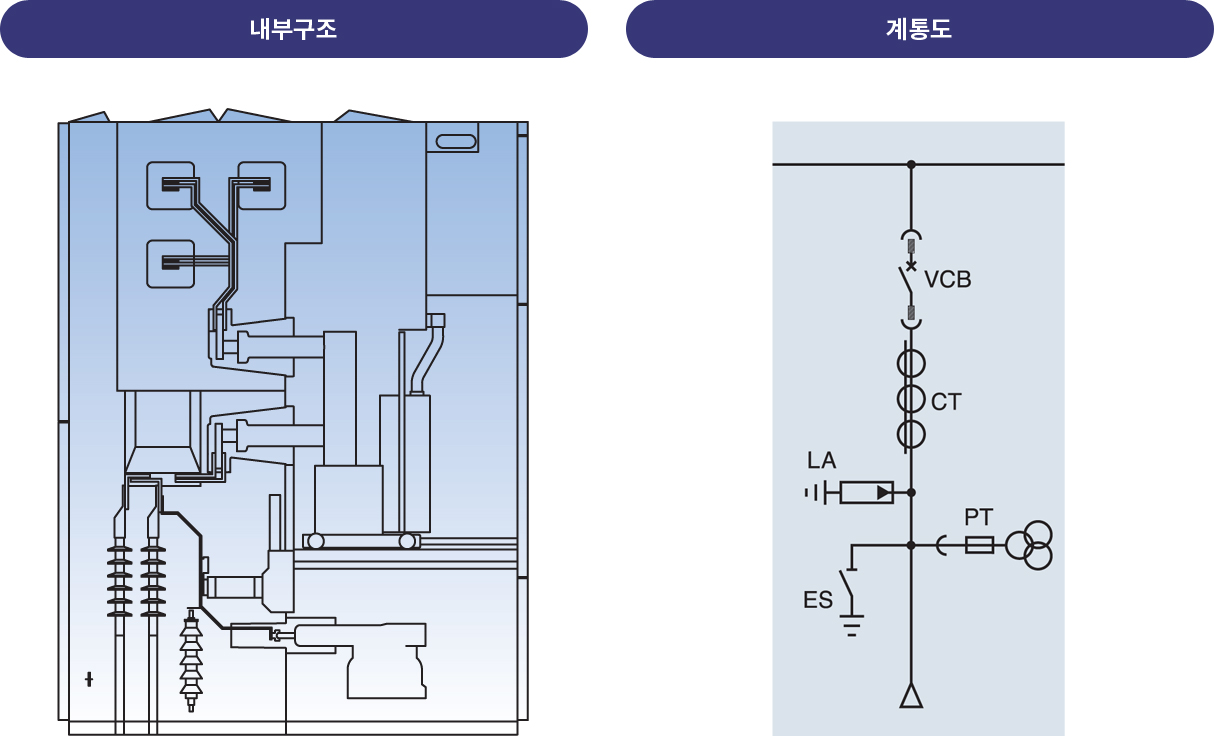

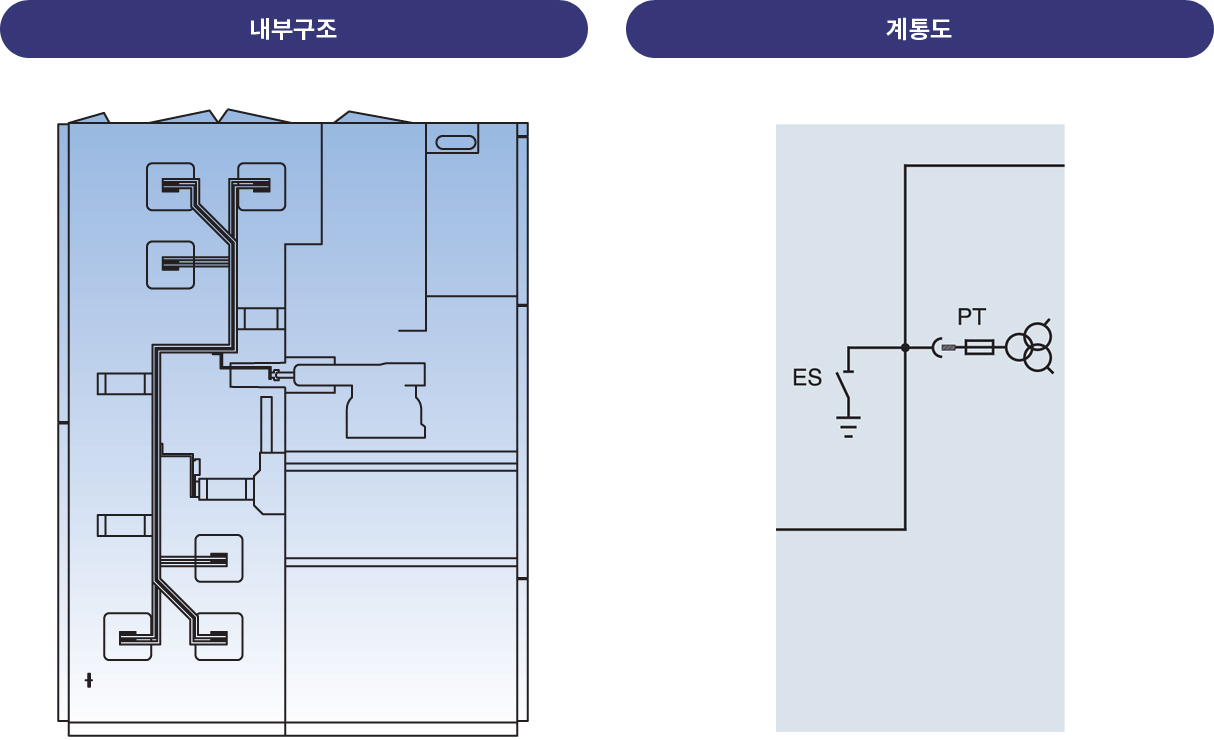

내부구조

INTERNAL STRUCTURE
