MCC(3차 인출형)

MCC(3차 인출형): 당사의 MTOR CONTROL CENTER는 고성능, 고신뢰성, 안전한 동작, 다양한 기능, 보수 및 점검이 용이하며, 산업설비에 저압 MOTOR의 보호, 제어에 최적의 시스템입니다. 또한 NCT공정 및 FORMING 공정에 의해 전 제품이 표준 생산되어 STOCK화 되어 고객의 변동사항이 발생 시 신속한 처리가 가능하며, 미려한 외관이 특징입니다.

50mm 이상의 경우 하단에 MCCB, 전자접속기, RELAY, CT, TR등의 기기를 설치하고 있으며, 150mm이상의 경우 CASE 하단, 후단에 설치합니다.
수직 BUSBAR와 UNIT 사이에 차폐판을 설치하여 ARC 보호를 합니다. 또한 UNIT 인, 출입 시 나사 방식을 사용하여 안전하고 원활하게 PLUG접속이 가능하고 서비스 위치, 시험위치 및 인출위치가 구분되어 있습니다.
MAIN BUSBAR는 상, 하부에 설치 가능하며 수직 BUSBAR SYSTEM은 3P 또는 4P 모선이 제작 가능하며, UNIT PLUG 또한 3P, 4P PLUG 조립이 가능합니다. 각각의 UNIT의 크기조절은 자유롭고 최대 400A까지 인출형 UNIT구조가 가능합니다.

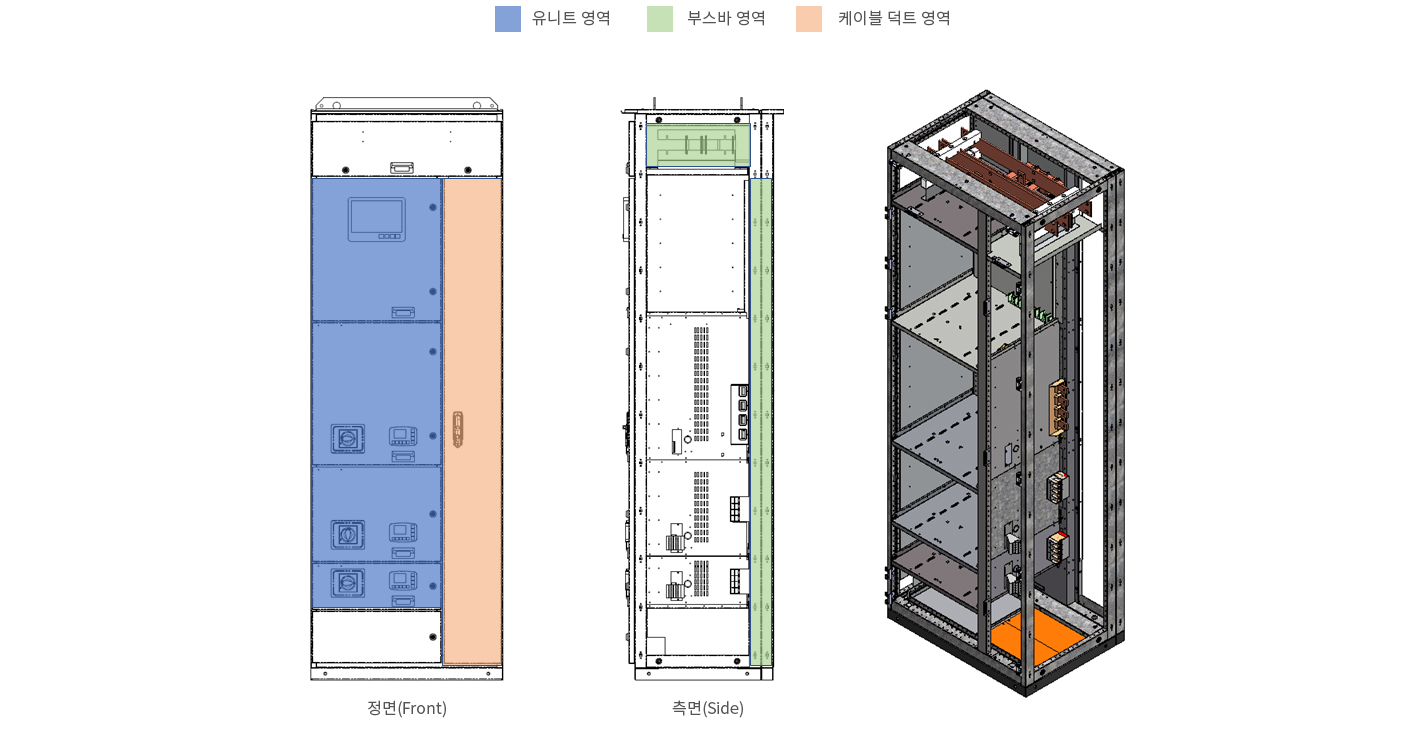

외함은 각각 BUSBAR COMPARTMENT, MODULE & CABLE COMPARTMENT는 완전히 격리, 차폐되어 있습니다.
1차, 2차, 3차 인출구조 MCC입니다. (1차:Power Line, 2차:Power Line, 3차:Control Line)

1. 표준정격

Rated voltage	600V AC
Rated frequency	50/60Hz
Main busbar (3/4poles) Rated current Rated short time withstand current(1s) Peak withstand current	Up to 3200A Up to 80kA Up to 176kA
Vertical busbar (3/4poles) Rated current Rated short time withstand current(1s) Peak withstand current	400A 100A Up to 80kA Up to 176kA
Vertical control bar (2poles, Up to 4poles) Rated current	80A at 380V
Arcing due to internal fault	Tested according to the AS 3439-1, appendix EE
Degree of protection	IP 41 for casing IP 20 for compartment

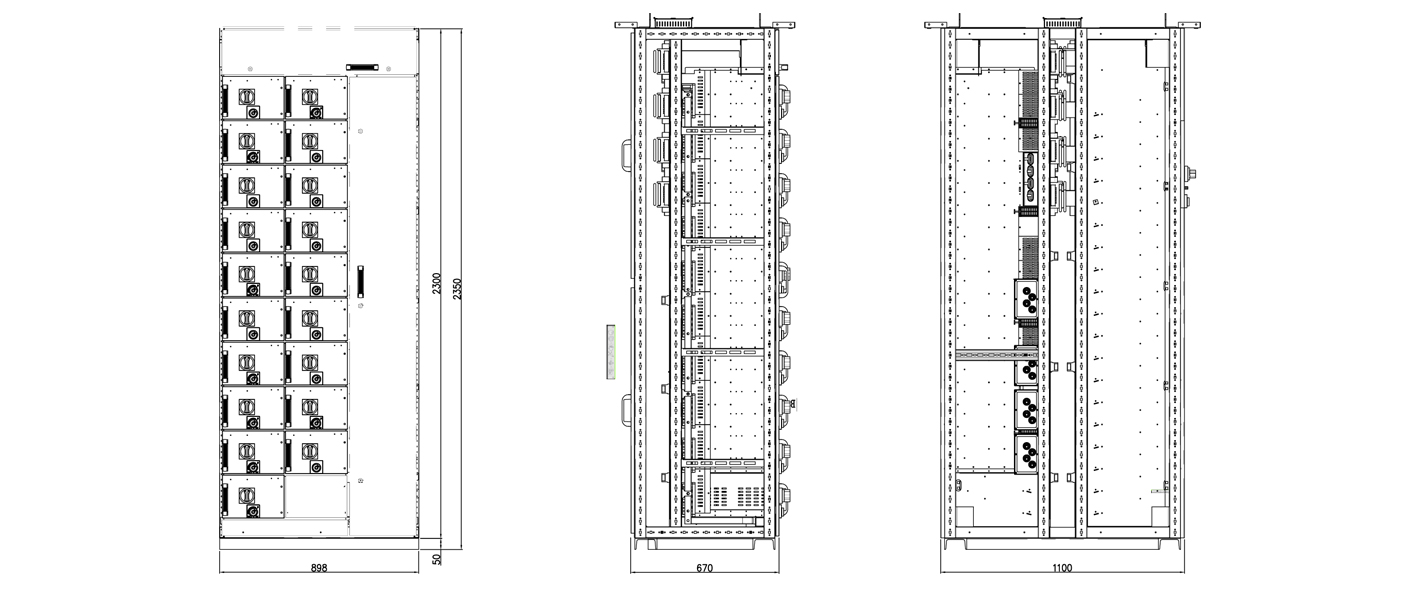

Overall dimension	Height : 2350mm Width : 900mm Depth : 550/1075mm
Thickness of material	Frame : 2.3mm Door/Cover : 1.6mm (2.3mm as option) Top and side plate : 1.6mm
Coating	Unit and others : hot dip galvanized steel
Wiring	Main : KIV 3.5mm2 as a minimum with black color Control : KIV 1.25mm2
Name plate	Material : Acrylic Letter : Gotjic, Black Background : White
