PRODUCT

옥내 배전반

옥내 배전반

옥내 배전반
세용기전은 IEC 및 ANSI 표준 규격을 인증 받은 고성능, 고신뢰성의 배전반을 제작하고 있으며, 각종 빌딩부터 플랜트, 원자력발전소에 이르기까지 국내외 고/저압배전반, 전동기제어반 등 다양한 종류의 제품을 생산하고 있으며, 고객 맞춤형 설계, 긴 수명, 유지보수 최소화 등의 특장점을 지니고 있습니다.

제품특징

  • 당사의 배전반은 국내외 관련 규격에 의해 안전하게 설계, 제작되었습니다.
  • 각종 기기의 취부가 용이합니다.
  • 특고압반, TR반의 경우 조립이 용의하여 현장 조립 시 1/2등분이 가능합니다.
  • 안전 운전이 가능하도록 접촉방지 구조로 이루어져 있으며 운전 중에 내부 관찰이 용이하도록 P-COVER에 투시창을 조립하였습니다.
  • 분체 정전 도장에 의해 도장 표면 및 도막 두께가 균일하고 고온에 강하며 내 충격 및 내 부식성이 우수 합니다.
  • 각종 기기의 취부가 용이 하며 애자 취부 시 모든 제품에 조립이 가능한 HOLE위치가 확보되었습니다.
  • 외함 보호 등급은 IEC 60529에 따라 IP2X에서 IP5X까지 제작이 가능합니다.

기본 회로 및 구조도

  • 1. 고압반(HIGH VOLTAGE SWITCHGEAR)

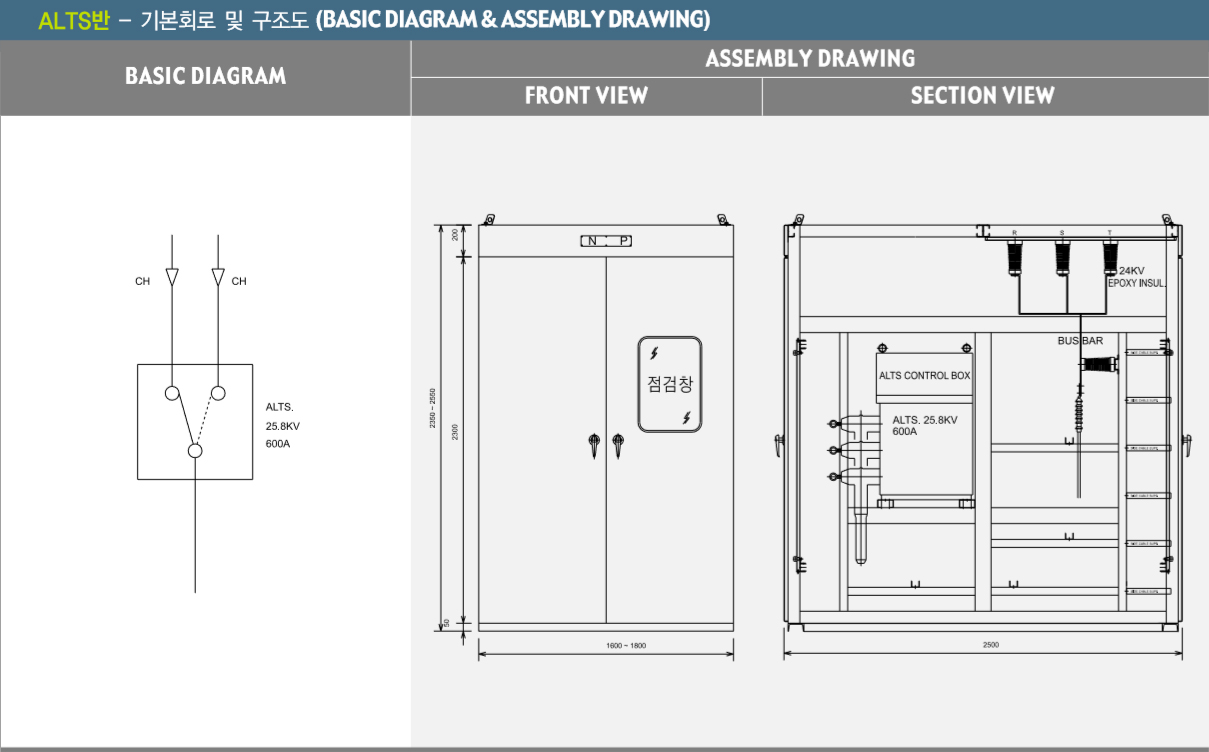

    ALTS

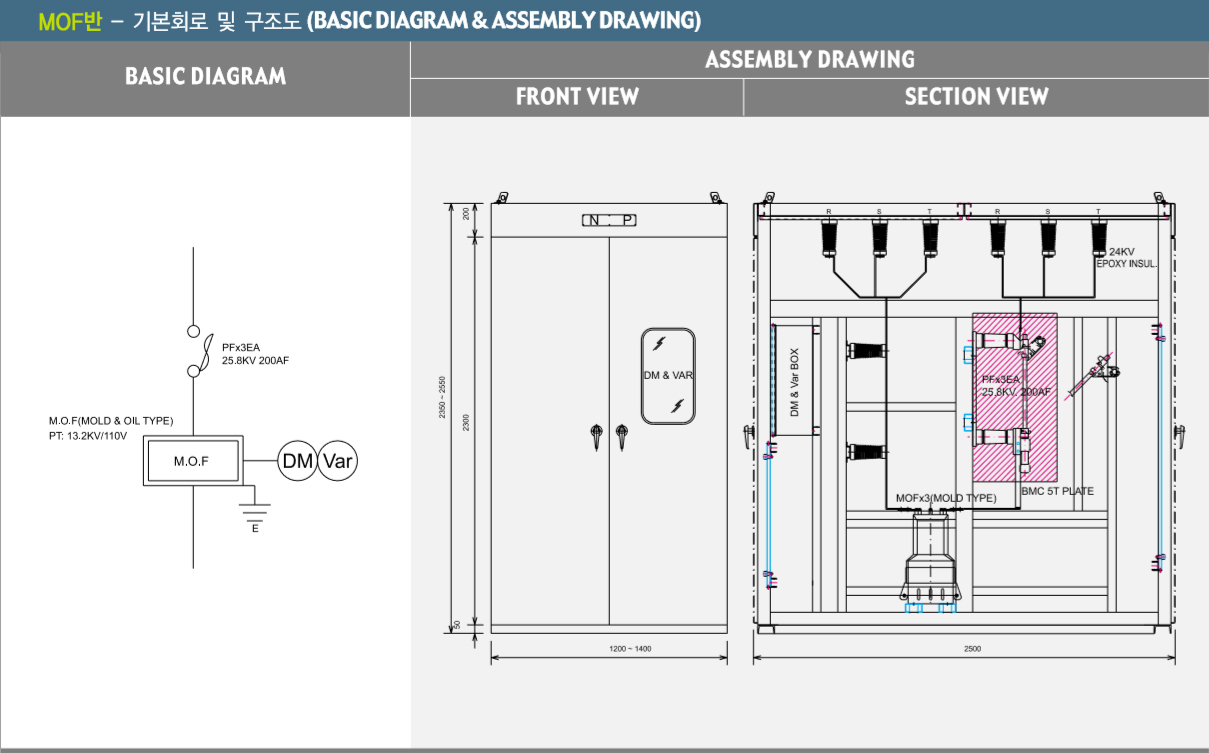

    MOF

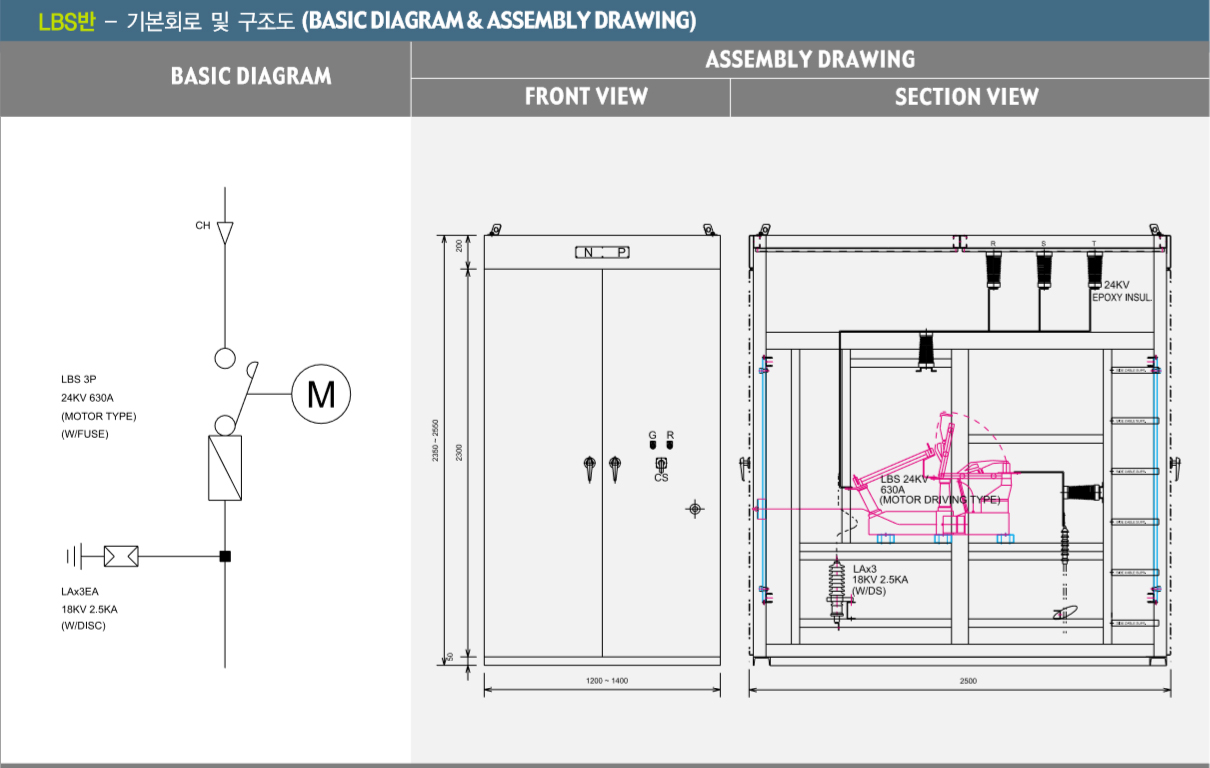

    LBS

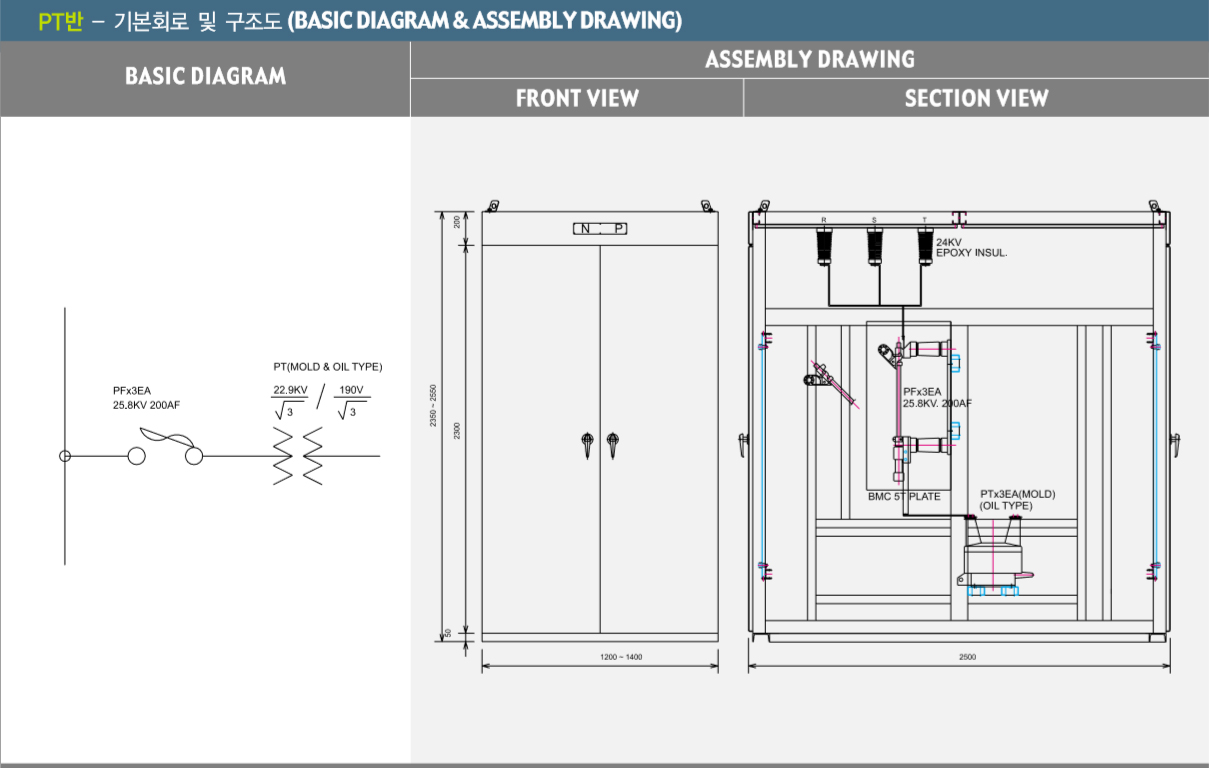

    PT

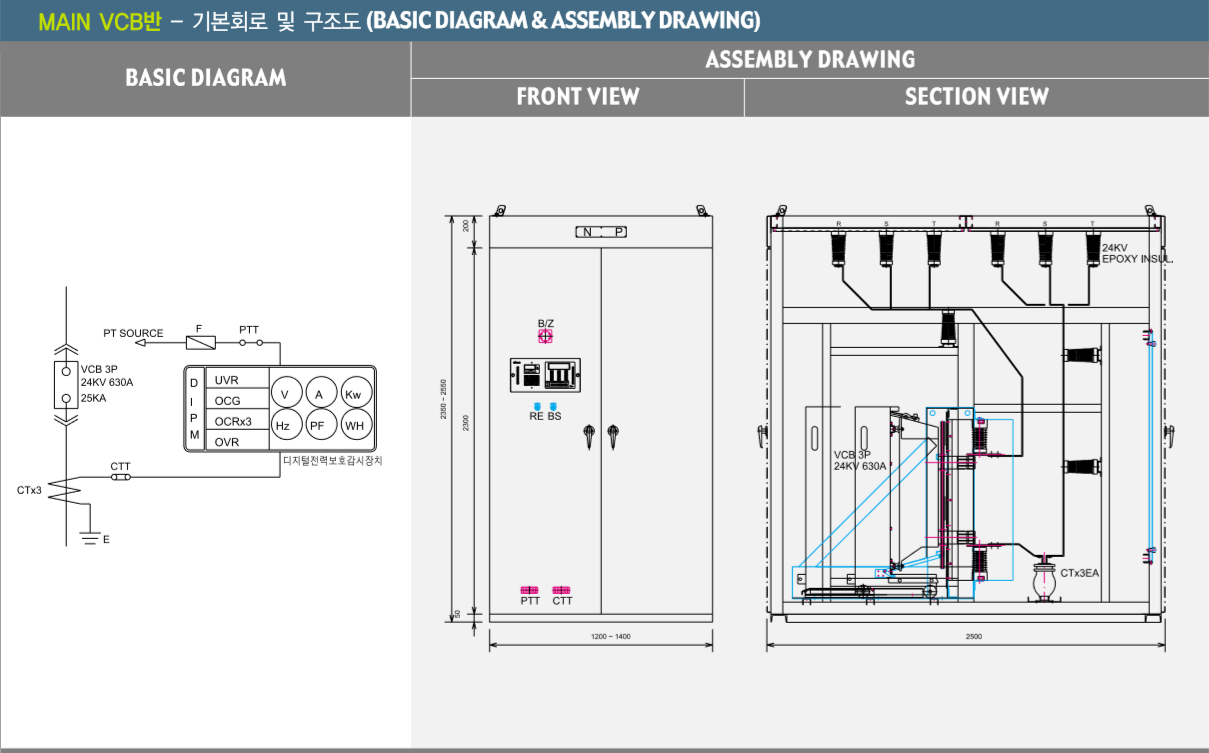

    MAIN VCB(25.8kV / 24Kv)

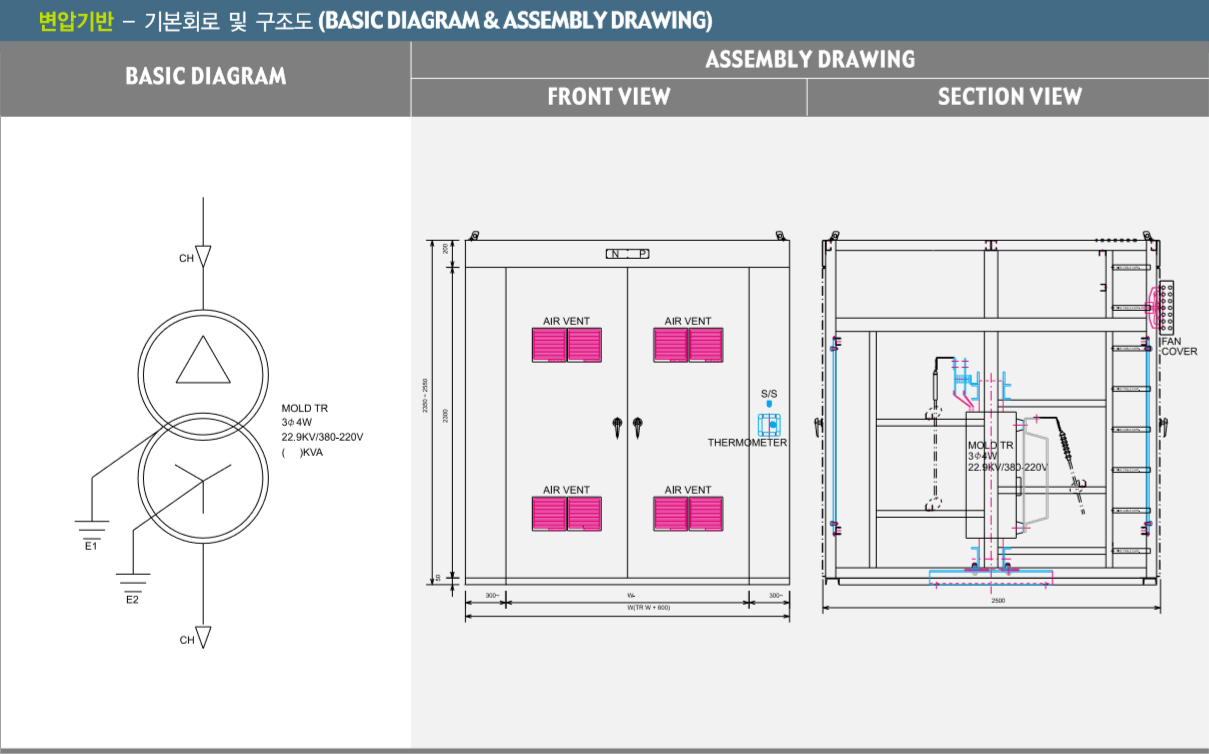

    MOLD TR
  • 2. 저압반(LOW VOLTAGE SWITCHGEAR)

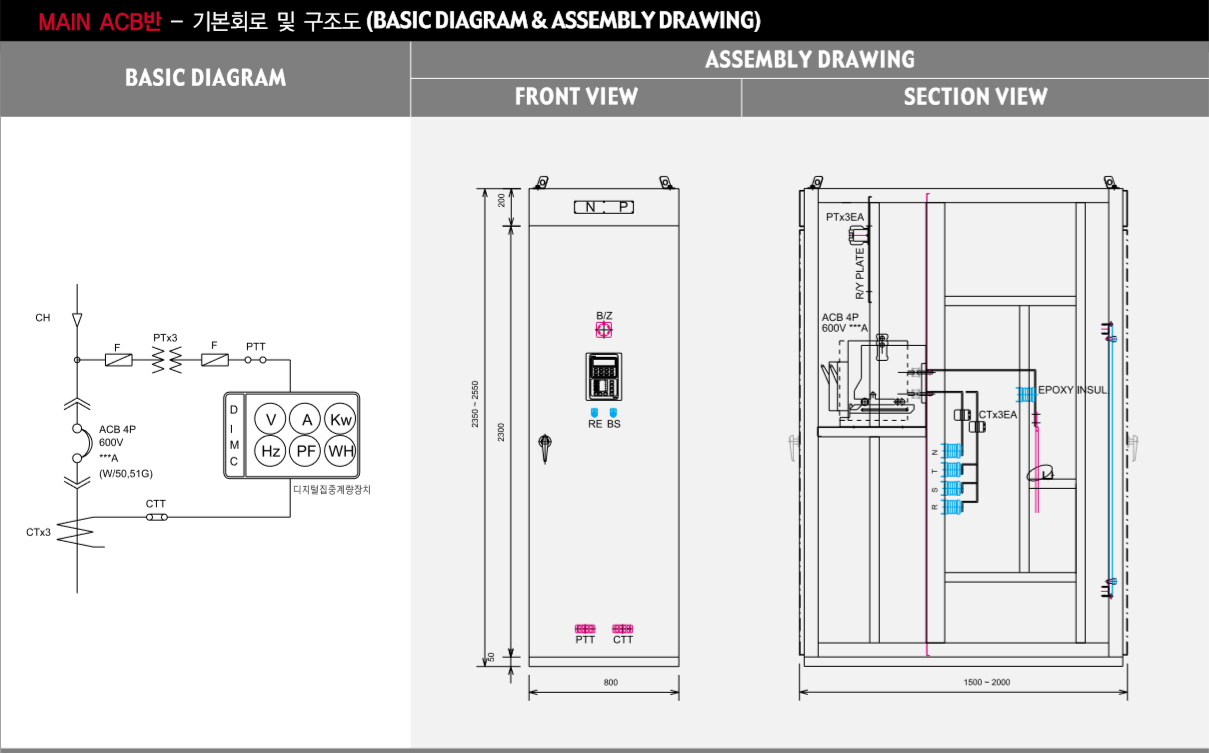

    MAIN ACB

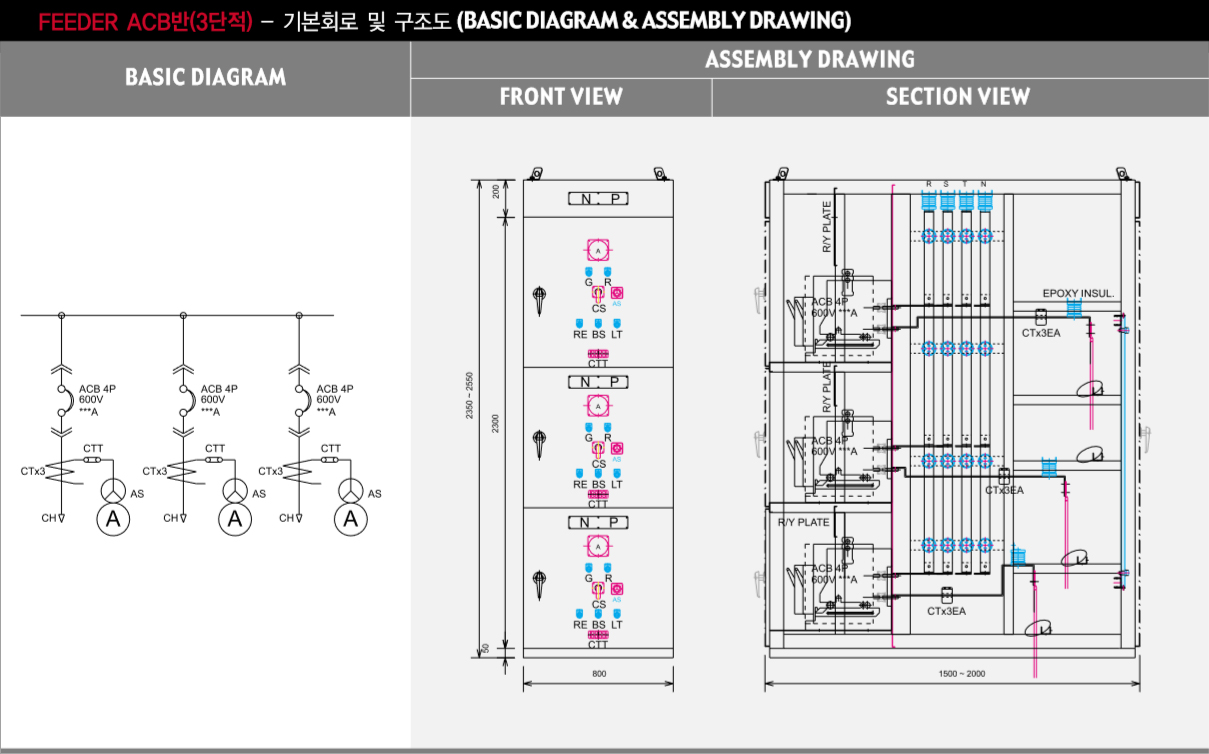

    FEEDER ACB

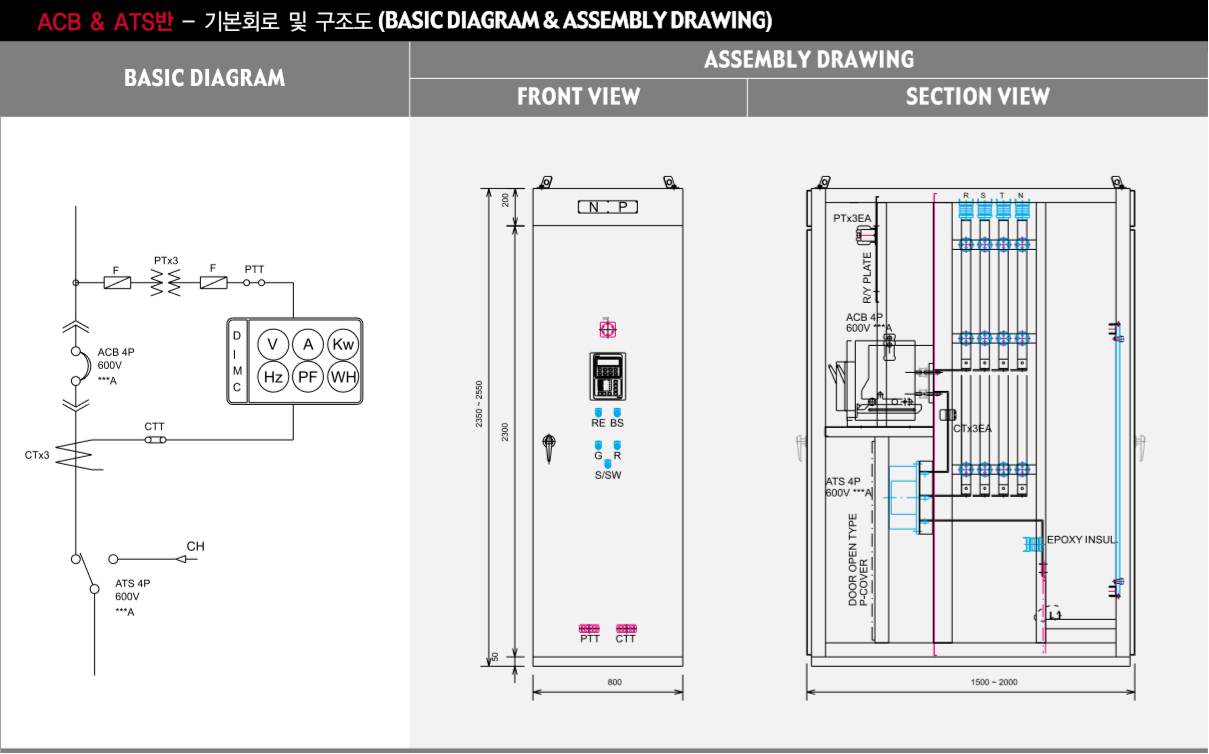

    ACB & ATS

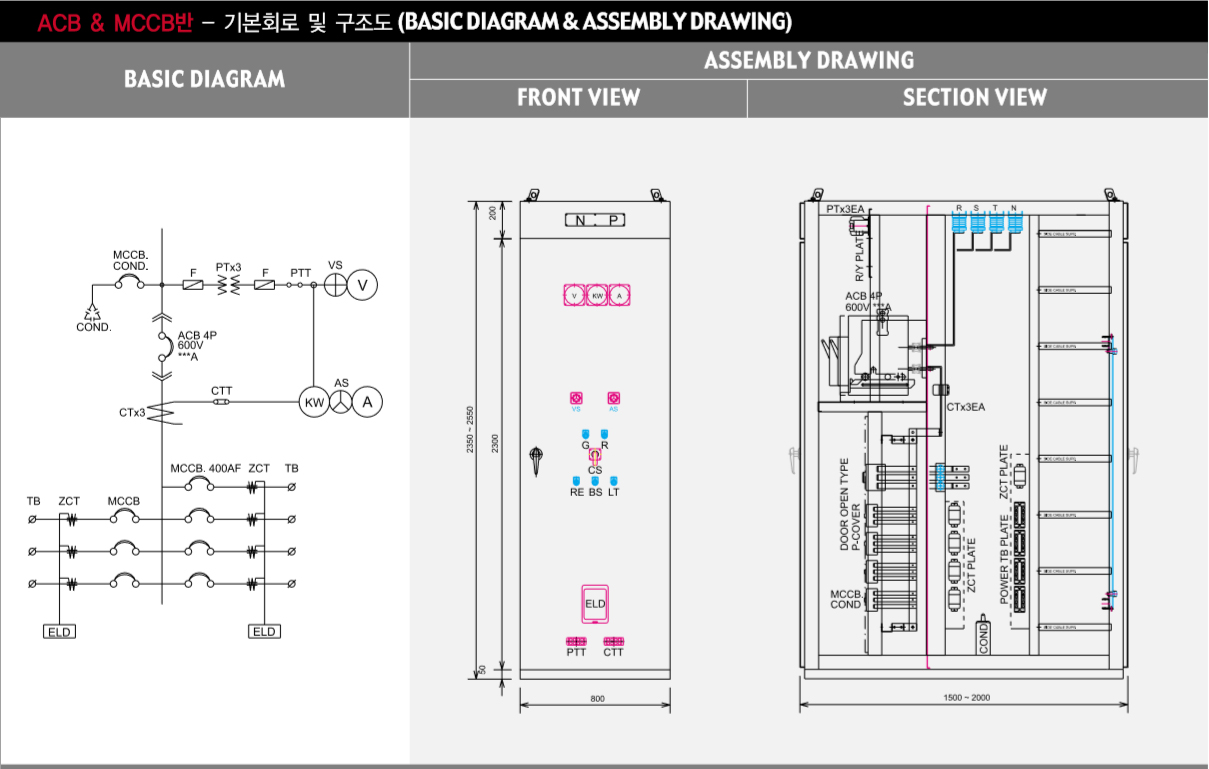

    ACB & MCCB

도면 보기

ASSEMBLY DRAWING
